在工地建筑配制铝模板时,我们需要结合实际的情况,选择适当的方法进行模板配制,从而保证模板成型的最终效果。根据设计图纸进行模板配制时,需要按照施工图的尺寸比例列出工地建筑铝模板的具体规格和数量要求。

业内人士都知道配制模板是施工过程中一个重要的环节。一般要求所配制的工地建筑铝模板能够保证工程结构的要求,也就是说,模板的形状、尺寸以及位置等都必须要确保准确、标准,而且还应当具有一定的承载能力,此外,还必须要具有一定的强度、刚度和稳定性。

那你知道具体的配板方法有哪些吗?目前铝模板常用的配板方法主要有以下两种:

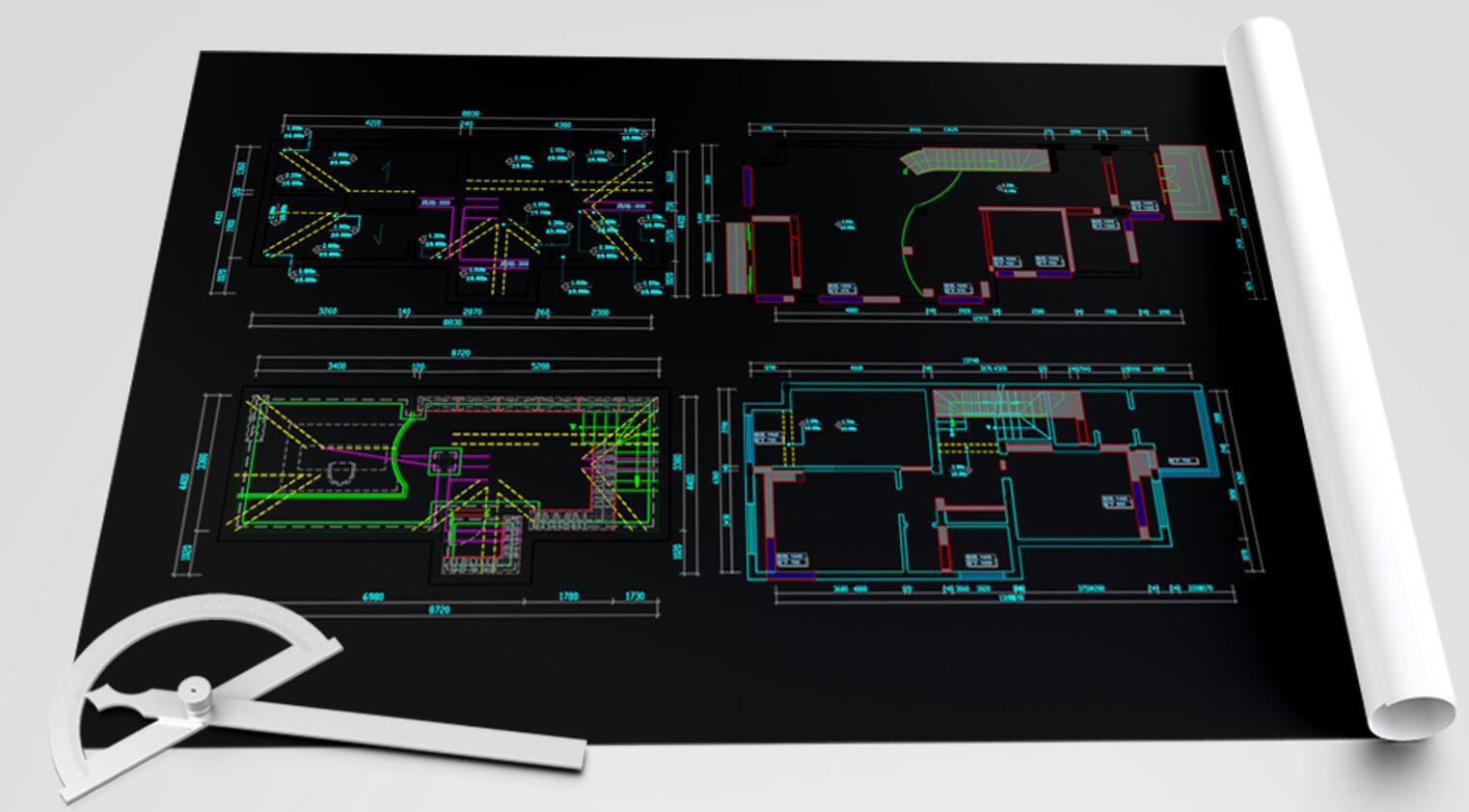

CAD二维制图






它是建筑行业的基石,使用比例较大。

优点:设计效率比较高,图面整洁,资料保管方便。

缺点:对于设计人员空间思维要求比较高,必须具备一定的设计经验。画非标准件用时较长,人员数量比较多,对团队配合要求较高,人员、材料成本较大。

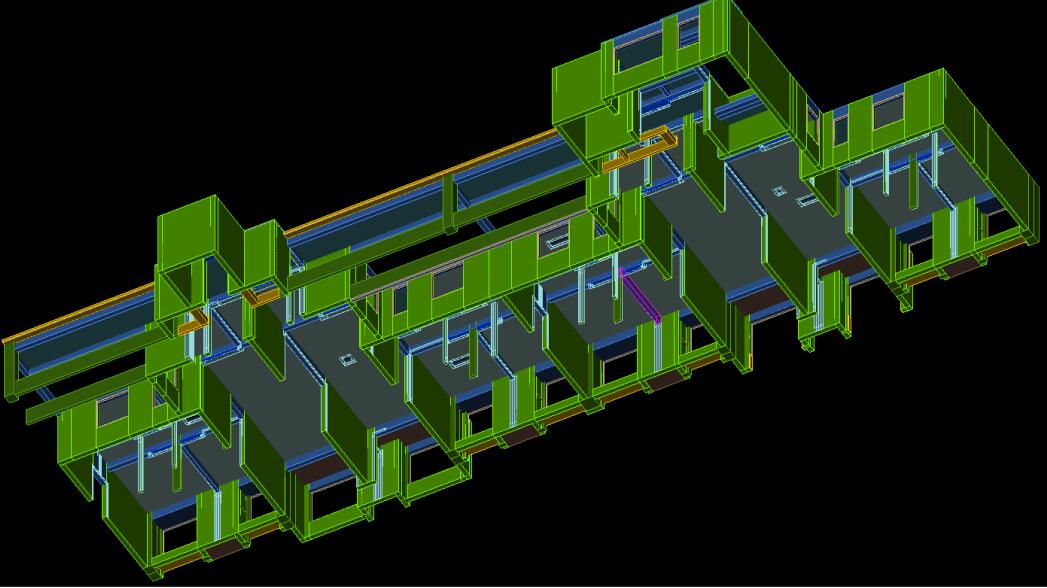

BIM三维制图


设计时主要有两种思路:一种是依托已经设计交付的二维图纸进行的 BIM 三维建模,从而进行可视化的碰撞检查、搭载信息、工程量核算以及设计方案优化等设计工作的翻模设计思路。另一种是设计人员直接借助 BIM 软件,根据设计规范、工程资料以及设计理念直接进行三维模型搭建,利用软件对三维模型直接生成可以交互的施工图或者以三维模型交付。

比较这两种思路,可以发现第一种思路是以二维图纸作为设计的主要手段,用于完善设计。从操作上看,设计师需进行二维图纸的设计成果输出,优化设计方案,及时发现与解决设计问题,但是第一种思路具有明显的缺陷,即将设计过程分离,导致设计周期延长,而且设计成果还是以二维图纸为主,面对二维图纸的修改,技术的推广作用不强。而第二种思路,借助软件实现 BIM 正向设计真正体现了设计的本质。设计者收集几何、空间以及各种工程参数等相关信息,通过参数化建模手段可以灵活快速的生成三维模型。面对工程设计的调整只需要直接在 BIM 模型中修改调整,提高设计效率。二维图纸交付时,可以通过三维模型剖切生成图纸,从而保证了设计的数据都来自于 BIM 模型。生成的设计成果通过移交数字模型向施工和运营阶段传递信息,这样就确保了设计信息传递的顺畅与完整。
