随着建筑行业的发展，深化设计已经成了建筑设计主流发展方向，本文就建筑施工中几个节点的深化设计进行阐述说明。

一、通用优化--墙垛、构造柱优化

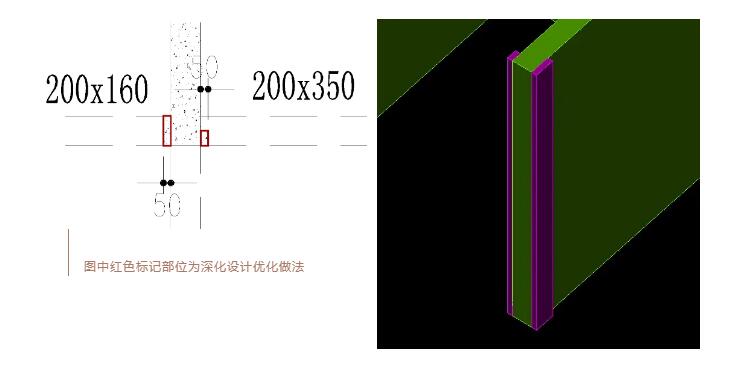

（1）墙垛、门垛

建筑≤300mm且与主体结构墙相连的墙垛(门窗、外立面、空调位墙垛)一次浇筑。

图中红色标记部位为深化设计优化做法

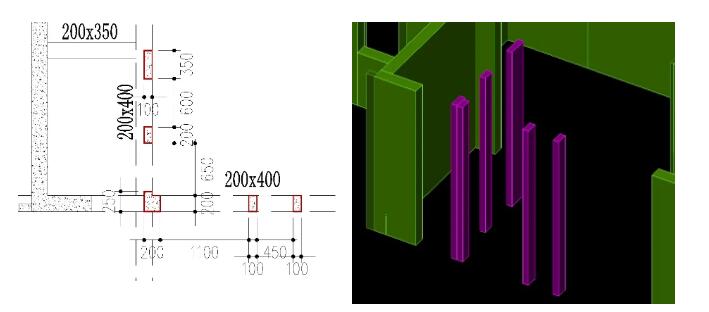

（2）构造柱

原设计图纸上布置的且不与一次结构墙相连的构造柱，可在铝模板施工时一次带出浇筑，但注意铝模板构造柱无法做马牙槎。

图中红色标记部位为深化设计优化做法

二、通用优化--墙梁锐角优化

优化前墙梁存在锐角，极难拆模，并且拆模效果很差。

为便于拆模，所有剪力墙及梁相交处锐角做平，宽度应≥200mm且保证至少一条边满足50模数，这样即便于拆模，又保证了模板标准率，同时还能防止损坏混凝土结构。

图中红色标记部位为深化设计优化做法

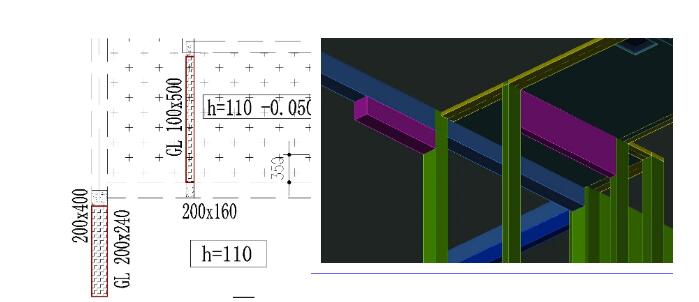

三、通用优化--下挂梁

1.过梁高度=层高-洞口高度-结构梁高（板厚）-装饰层厚度；尽最大可能使过梁高度满足50模数。

2.下挂梁的长度按照洞口的宽度两端各外伸100~250mm（根据现场实际情况或项目要求）。

3.外伸的下挂梁端部距墙边或梁边的距离≤600mm时，建议将下挂梁的端部拉通至墙或梁边。（≤400mm时必须拉通至墙边或梁边）

图中红色标记部位为深化设计优化做法

四、通用优化--狭小空间

狭小空间应保证合适大小，一般不小于300mm，如果狭小空间过小，铝模板将无法安拆。

狭小空间

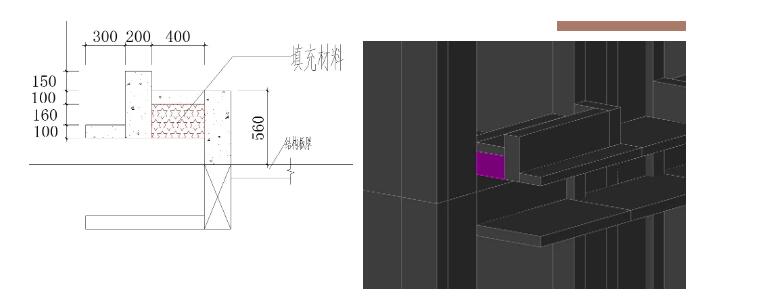

凸窗外边如有“U”字形构造混凝土墙，此墙与凸窗上下飘板或梁围成一个五面封闭的狭小空间，需要进行优化，建议将此封闭狭小空间优化为全混凝土填充或部分混凝土填充，或其他材料填充，优化后封闭空间的尺寸需满足以下要求：净宽度不小于400mm，深化不大于600mm。方便现场施工及铝模拆除，防止破坏混凝土结构。

图中红色标记部位为深化设计优化做法

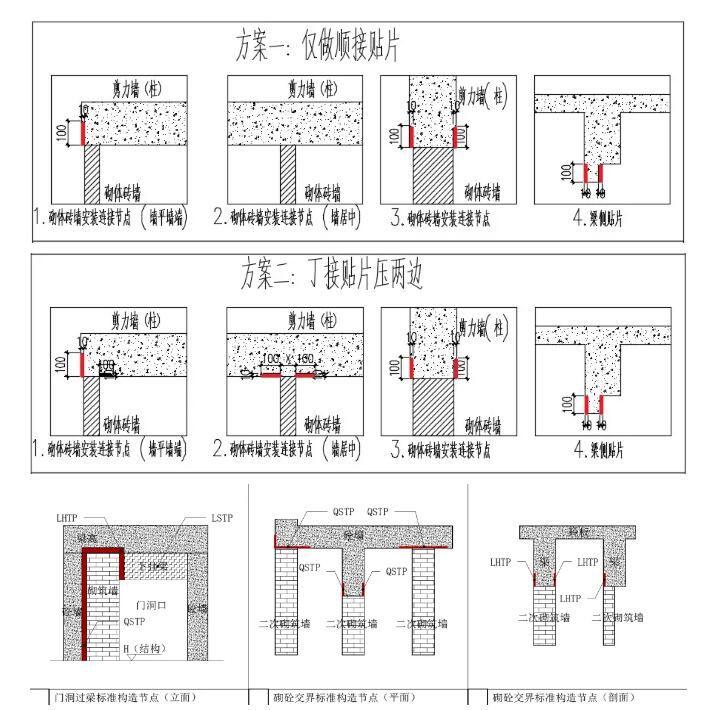

五、通用优化––砼墙与砌墙相接

项目要求免抹或薄抹灰时，砼墙与砌墙相接时，砼墙端头应设置免抹灰压槽。

项目要求免抹或薄抹灰时，砼墙与砌墙按T字型相接时，砼墙两边应设置免抹灰压槽。

图中红色标记部位为深化设计优化做法

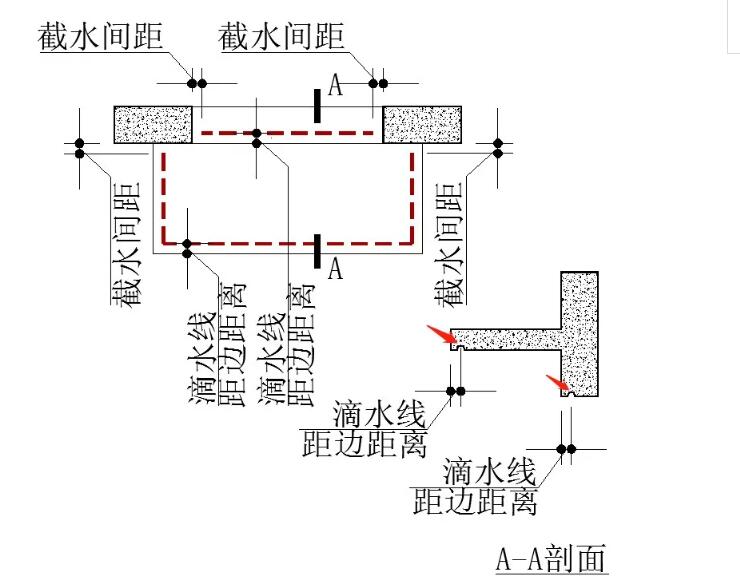

六、通用优化--滴水线

1.外墙不铺贴保温层的项目，在外挑窗台、窗楣（窗顶）、阳台、悬挑空调板等临空部位，为了简化后续施工工序，可在上述构件的边缘处优化滴水线，将滴水线在一次结构中直接带出。

2.滴水线为宽20mm，高15mm，半圆形铝型材；滴水线距结构外边沿25mm。

3.滴水线端部通常距边20mm 采取截断方式处理。

图中红色标记部位为深化设计优化做法

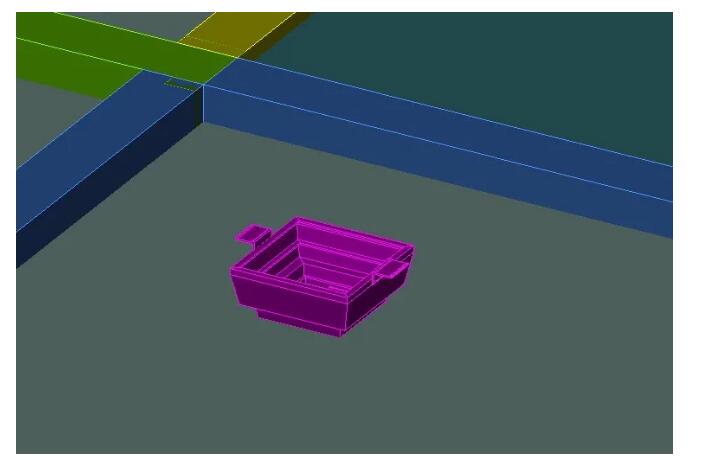

七、通用优化--水电井预留洞口

水电井预埋水电管有两种形式，一种是预留套管，一种是楼板预留洞口。

预留套管时，楼板无需留洞；预留洞时，铝模板进行设计。

深化时需注意，勿使两种方式同时出现于同一位置。

图中红色标记部位为深化设计优化做法

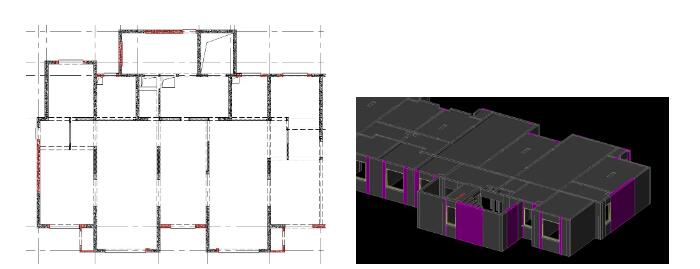

八、通用优化--外墙全砼

外墙范围内的后砌部分，包含二次结构墙、窗台等，可按照要求优化为全砼，简化后期施工工序，提高施工效率。

图中红色标记部位为深化设计优化做法

结语

在建筑施工中，通过深化设计图纸指导现场的施工，更合理地优化设计图纸内容，尽可能的避免施工过程中的返工现象，真正实现从技术上对工程质量的预控，从材料上对工程成本的预控。
